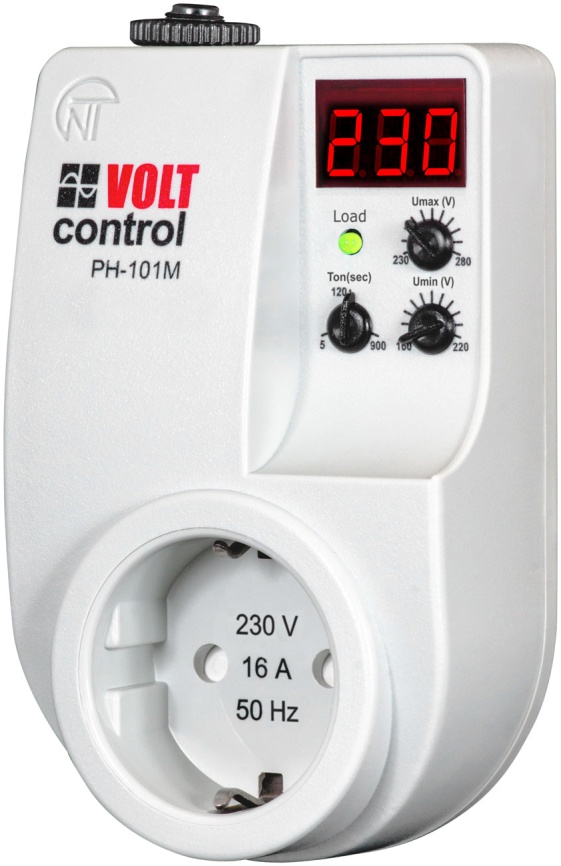

Реле напряжения Volt Control РН-101М 3425600102

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети. Кроме того реле: защищает нагрузку от высокочастотных и высоковольтных импульсных помех; ограничивает ток в нагрузке до 15 А (мощность нагрузки до 3,5 кВт); индицирует действующее значение напряжения в сети. На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует: текущее действующее значение напряжения; точное значение устанавливаемого параметра; время оставшееся до момента повторного включения нагрузки; аварийное отключение нагрузки (мигание текущего значения напряжения). Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить: порог срабатывания по максимально допустимому значению напряжения; порог срабатывания по минимально допустимому значению напряжения; задержку времени включения нагрузки после восстановления параметров сети. Технические характеристики: Номинальное напряжение: 220 В Частота сети: 47 - 65 Гц Диапазон регулирования: -срабатывания по Umin: 160 - 220 В -срабатывания по Umах: 230-280 В -время автоматического повторного включения: 5-900 с Фиксированное время срабатывания по Umах: 1 с Фиксированная задержка отключения по Umin: 12 с Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin: 0.1 с Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах: 0.1 с Максимальный коммутируемый ток (активной нагрузки): не менее 16 А Точность определения порога срабатывания по U: до 3 В Напряжение, при котором сохраняется работоспособность: 400 В Гистерезис (коэффициент возврата по напряжению): не менее 4 В Диапазон рабочих температур: от -25 до 40 С Температура хранения: от -45 до 70 С Суммарный ток потребления от сети: до 15 мА Коммутационный ресурс выходных контактов: -под нагрузкой 16А: не менее 100 тыс. раз -под нагрузкой 5А: не менее 1 млн раз Габаритные размеры: 121х70х76 мм Вес: 0.170 кг Климатическое исполнение: УХЛ 3.1
Общие
  • Тип
    Реле напряжения
  • Модель
    РН-101М 3425600102
  • Гарантия производителя
    да
  • Страна-производитель
    Россия
0 оценок
0
0
0
0
0
0
Рейтинг
